Baner z oczkami czy tunelami? Jak przygotować projekt, żeby mocowanie nie zasłoniło treści

Zamawiając reklamę wielkoformatową, łatwo skupić się wyłącznie na chwytliwym haśle i kolorystyce, zapominając o technicznych detalach wykończenia krawędzi, takich jak zgrzewy, stalowe pierścienie czy tunele montażowe. Prawidłowe przygotowanie banera pod oczkowanie lub montaż na rurkach decyduje o tym, czy numer telefonu, adres strony internetowej bądź kluczowy element grafiki nie zostaną przedziurawione metalowym oczkiem albo zagięte w kieszeni. W tym poradniku szczegółowo wyjaśniamy, jak wyznaczyć bezpieczne strefy kompozycji oraz jak sposób montażu determinuje rozmieszczenie treści w pliku do druku.

Spis treści:

1. Czym różni się wykończenie banera oczkami od tuneli?
2. Oczka metalowe i zgrzew krawędziowy
3. Tunele na rurki i kieszenie montażowe
4. Przygotowanie banera pod oczkowanie i marginesy bezpieczeństwa
5. Jak wyznaczyć bezpieczny margines wewnętrzny
6. Spady drukarskie i tło dochodzące do krawędzi
7. Baner z tunelami projekt a strefy wyłączone z tekstu
8. Jak obliczyć wielkość tunelu na płasko
9. Przesunięcie środka optycznego w projektach z kieszeniami
10. Trzy schematy przygotowania tego samego banera
11. Jakie informacje o mocowaniu przekazać grafikowi przed startem prac?
12. Często zadawane pytania (FAQ)

Czym różni się wykończenie banera oczkami od tuneli?

Wybór metody wykończenia krawędzi nie jest jedynie kwestią montażową, lecz fundamentalną decyzją wpływającą na układ graficzny całego projektu. Każdy rodzaj mocowania ingeruje w fizyczną strukturę materiału w inny sposób, co oznacza, że grafik komputerowy musi zaplanować odpowiednie strefy ochronne wewnątrz obszaru roboczego. Ignorowanie tych różnic prowadzi do sytuacji, w których gotowy wydruk traci czytelność przez zakrycie napisów elementami konstrukcyjnymi.

Baner z oczkami opiera się na punktowych otworach wybijanych w materiale, zazwyczaj wzmocnionym uprzednio zgrzewem termicznym lub taśmą wzmacniającą. Oczka przebijają tkaninę banerową w stałych odstępach, tworząc regularne punkty montażowe dla opasek zaciskowych lub linek elastycznych. W takich realizacjach newralgicznym punktem jest obwód nośnika, gdzie każde oczko stanowi potencjalne zagrożenie dla znajdującej się w pobliżu typografii.

Z kolei baner wyposażony w tunele wymaga zawinięcia pasa materiału wzdłuż krawędzi i zgrzania go na gorąco, aby stworzyć przelotową kieszeń na rurkę, profil aluminiowy, belkę drewnianą lub linkę stalową. Taka kieszeń zabiera znacznie więcej powierzchni z wysokości lub szerokości banera niż standardowy zgrzew pod oczka. W efekcie strefa bezwzględnie wyłączona z umieszczania istotnych treści jest w banerach tunelowych znacznie szersza.

Zanim grafik przystąpi do pracy, musi wiedzieć, która z tych metod zostanie zastosowana w drukarni wielkoformatowej. Jeśli potrzebujesz pewności, że parametry techniczne zostaną precyzyjnie uwzględnione na etapie koncepcji, warto zamówić profesjonalne projektowanie banerów, w którym strefy montażowe są ściśle zintegrowane z siatką kompozycyjną.

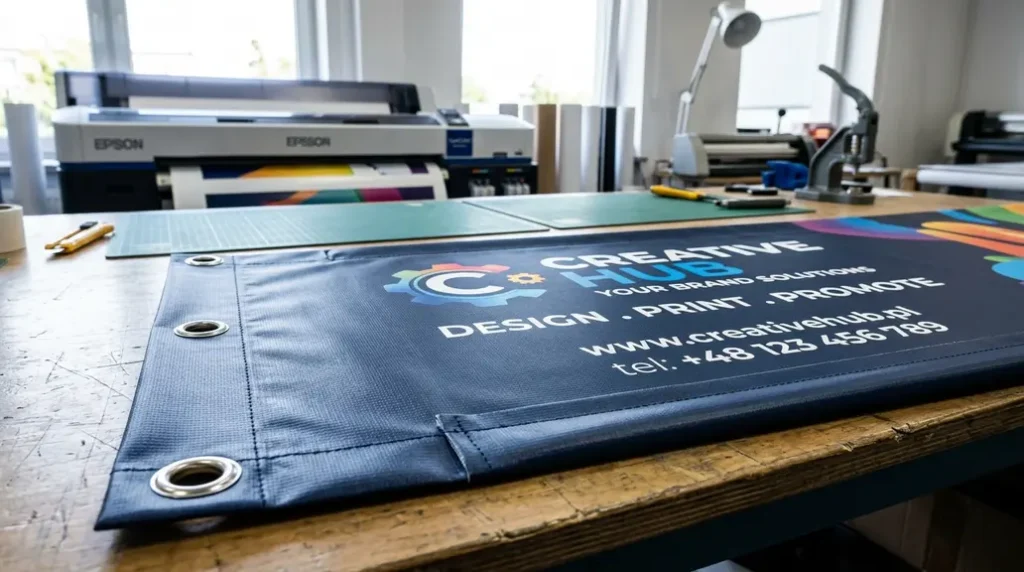

Oczka metalowe i zgrzew krawędziowy

Zgrzew obwodowy w banerze oczkowanym ma zazwyczaj szerokość od 20 do 40 milimetrów i służy podwojeniu grubości materiału na krawędziach. Wzmocniony brzeg chroni baner przed rozerwaniem pod wpływem naporu wiatru, a dopiero w tak przygotowanym zgrzewie prasowane są metalowe oczka o średnicy wewnętrznej od 10 do 12 milimetrów. Środek oczka wypada najczęściej w odległości około 20 do 25 milimetrów od fizycznego brzegu formatki.

Z perspektywy projektowania oznacza to, że wzdłuż wszystkich krawędzi banera powstaje pas, w którym cyklicznie pojawiają się metalowe pierścienie. Dodatkowo przez oczka przeciągane są ekspandery gumowe lub opaski zaciskowe, które również zachodzą na lico nośnika i mogą zasłaniać znajdujące się pod nimi znaki graficzne.

Jeżeli litery, cyfry lub logotypy zostaną umieszczone zbyt blisko brzegu, oczkownica przetnie grafikę, co zepsuje estetykę całej reklamy. Przebite litery stają się nieczytelne, a obcięte elementy identyfikacji wizualnej sprawiają wrażenie błędu produkcyjnego.

Dlatego w przypadku banerów oczkowanych kluczowe jest zachowanie ciągłego marginesu bezpieczeństwa dookoła całego projektu. Nawet jeśli oczka są rozstawiane co 50 centymetrów, bezpieczna linia musi obejmować całą długość krawędzi, ponieważ dokładne punkty wybicia oczek mogą przesunąć się o kilka milimetrów podczas obróbki introligatorskiej.

Tunele na rurki i kieszenie montażowe

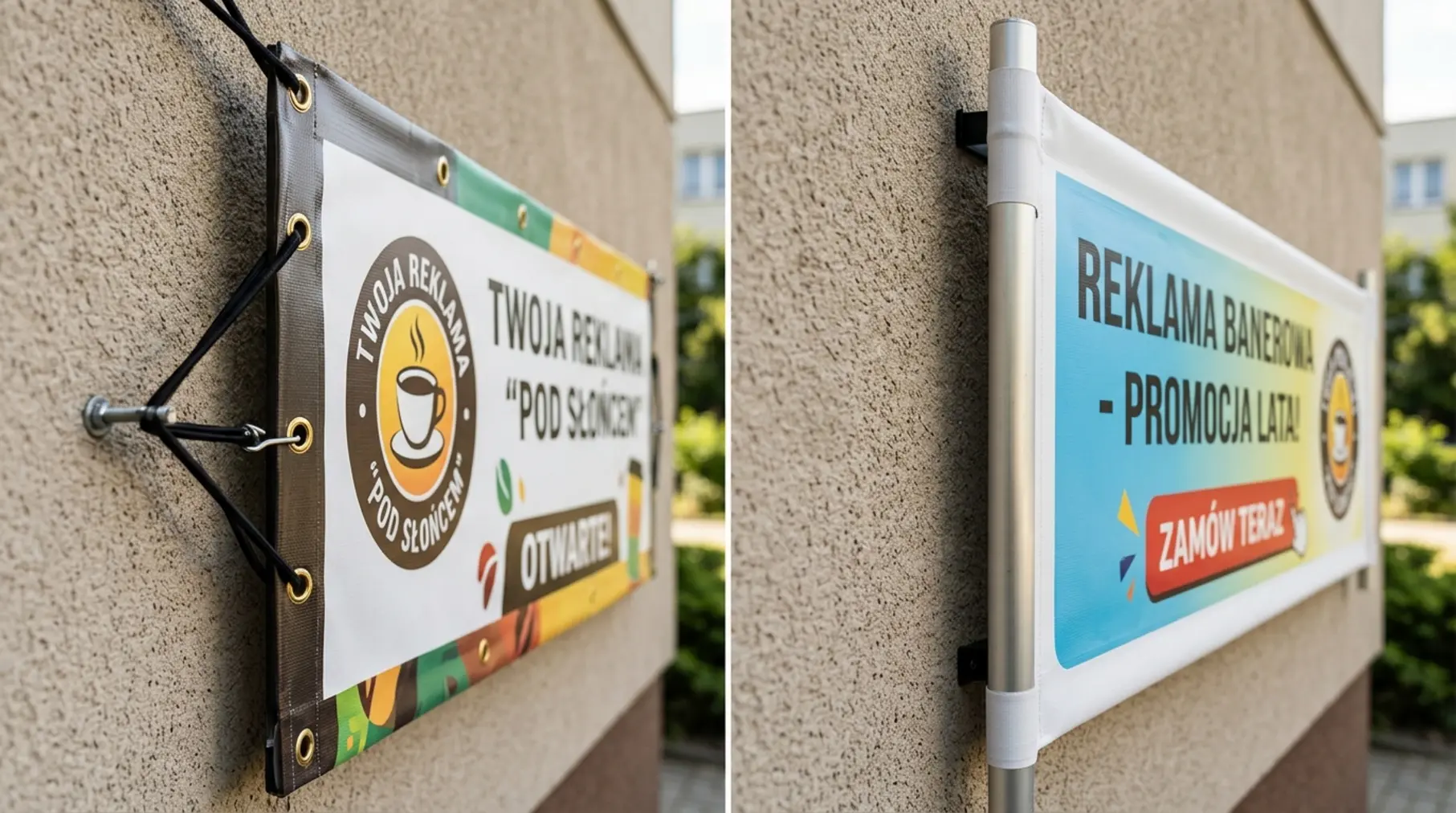

Tunele montażowe stosuje się przeważnie na górnej i dolnej krawędzi banera, choć bywają także przygotowywane po bokach, zależnie od konstrukcji stelaża. Wykonanie tunelu polega na zawinięciu materiału na lewą stronę i wykonaniu zgrzewu liniowego, który zamyka komorę dla profilu nośnego lub drążka obciążającego.

Szerokość materiału potrzebna na stworzenie tunelu zależy wprost od średnicy rury, która ma się w nim zmieścić. Dla rury o średnicy 40 milimetrów szerokość kieszeni mierzonej na płasko wynosi zwykle od 70 do 80 milimetrów, do czego dochodzi dodatkowy pasek na sam zgrzew, mający przeważnie od 20 do 30 milimetrów szerokości.

W efekcie cała górna lub dolna strefa banera na głębokość nawet 100 milimetrów staje się obszarem technicznym. Na linii zgrzewu materiał ulega termicznemu stopieniu, co powoduje lekkie zniekształcenie powierzchni i widoczny ślad spoiny, na którym żaden drobny tekst nie powinien się znaleźć.

Gdy baner wisi na konstrukcji, materiał na tunelu delikatnie zaokrągla się wokół rurki, przez co elementy umieszczone zbyt wysoko lub zbyt nisko przestają być widoczne od frontu i przechodzą na górną lub dolną płaszczyznę zaoblenia.

Przygotowanie banera pod oczkowanie i marginesy bezpieczeństwa

Właściwe przygotowanie banera pod oczkowanie polega na wyraźnym rozdzieleniu formatu brutto, linii cięcia netto oraz wewnętrznej strefy bezpieczeństwa. Choć dla odbiorcy liczy się tylko ostateczny wygląd reklamy, na etapie pliku produkcyjnego marginesy determinują odporność kompozycji na błędy introligatorskie.

Drukarnie wielkoformatowe operują maszynami o sporych tolerancjach błędu, wynikających z elastyczności materiałów PCV, kurczliwości termicznej podczas zgrzewania oraz ręcznego pozycjonowania banera pod oczkownicą. Projekt, który nie uwzględnia buforu bezpieczeństwa, jest bezpośrednio narażony na defekty wizualne.

W praktyce oznacza to, że wszystkie istotne elementy treści, takie jak hasła reklamowe, dane adresowe, ikony mediów społecznościowych czy twarze postaci, muszą zostać odsunięte od krawędzi netto o bezpieczny dystans. Tło graficzne natomiast musi dochodzić do samego brzegu, aby po zgrzaniu nie powstały białe, niezadrukowane paski.

Prawidłowo zaplanowany baner oczkowany zachowuje pełną czytelność nawet wtedy, gdy pracownik drukarni przesunie linię oczkowania o centymetr w głąb materiału. Poniżej omawiamy szczegółowe parametry wyznaczania tych stref.

Jak wyznaczyć bezpieczny margines wewnętrzny

Analizując zagadnienie, jakim są baner oczkowany marginesy, przyjmuje się zasadę, że minimalny margines wewnętrzny dla tekstów wynosi 50 milimetrów od krawędzi cięcia netto. Jeśli baner ma bardzo duży format, na przykład powyżej 6 metrów szerokości, margines ten warto powiększyć do 80 lub nawet 100 milimetrów, aby zachować proporcje wizualne.

Margines ten liczy się od ostatecznego wymiaru banera do skrajnego punktu jakiejkolwiek litery lub grafiki informacyjnej. Jeśli zgrzew zajmuje pierwsze 30 milimetrów, a oczko ma promień 10 milimetrów i znajduje się w odległości 25 milimetrów od brzegu, to 50 milimetrów marginesu gwarantuje co najmniej 15-20 milimetrów czystego odstępu między krawędzią oczka a tekstem.

W programie graficznym margines ten wyznacza się za pomocą linii pomocniczych (prowadnic). Wszystkie bloki tekstowe powinny być wyrównane do wewnętrznej ramki pomocniczej, a żaden element niosący treść nie może jej przekraczać.

Warto pamiętać, że margines wewnętrzny nie oznacza pustej, białej ramki. Tło projektu, zdjęcia i apla kolorystyczna powinny wypełniać cały obszar roboczy, a margines chroni wyłącznie czytelność warstwy informacyjnej.

Spady drukarskie i tło dochodzące do krawędzi

Spady w druku wielkoformatowym pełnią inną rolę niż w małej poligrafii, takiej jak ulotki czy wizytówki. Część drukarni wymaga spadów o wielkości od 20 do 50 milimetrów, które są następnie zawijane pod spód i tworzą podwójny zgrzew krawędziowy, podczas gdy inne drukują baner na wymiar netto i zgrzewają biały, niezadrukowany spód materiału.

Jeżeli drukarnia wymaga spadów na zawinięcie, cała grafika tła musi zostać rozciągnięta na ten dodatkowy obszar. Dzięki temu po zawinięciu krawędzi pod spód, na brzegu banera nie pojawi się biała linia wynikająca z niedokładnego spasowania zagięcia z krawędzią druku.

Nigdy nie należy umieszczać na spadach żadnych linii pomocniczych, znaczników cięcia wewnątrz grafiki ani tekstów technicznych, chyba że drukarnia wyraźnie o to prosi. Wszelkie znaczniki cięcia powinny znajdować się poza obszarem spadu lub być wygenerowane automatycznie przez system RIP drukarni.

Jeżeli tło projektu stanowi zdjęcie, należy upewnić się, że kadr nie kończy się na styk z linią netto, lecz swobodnie przechodzi na cały obszar spadu. W przeciwnym razie nawet minimalne przesunięcie noża na stole krojczym obnaży białą strukturę siatki lub tkaniny banerowej.

Baner z tunelami projekt a strefy wyłączone z tekstu

Kiedy przygotowywany jest baner z tunelami projekt rządzi się zupełnie innymi prawami niż nośnik z oczkami. Głównym wyzwaniem jest uwzględnienie faktu, że znaczna część wysokości lub szerokości banera zostanie fizycznie zużyta na owinięcie rury stelaża i zgrzana po lewej stronie materiału.

W projektach tunelowych strefa bezpieczna nie jest symetryczna ze wszystkich stron. Krawędzie z tunelami (najczęściej góra i dół) wymagają drastycznie większego marginesu technicznego niż krawędzie boczne, które mogą być jedynie zgrzane na gładko lub docięte do formatu na ostro.

Niezbędne jest precyzyjne ustalenie z wykonawcą reklamy, czy wymiar banera podany w zamówieniu to wymiar zewnętrzny przed zgrzaniem tuneli, czy też wymiar widoczny lica po włożeniu rur i napięciu konstrukcji. Rozbieżność w tej definicji jest najczęstszą przyczyną błędów produkcyjnych.

Planując nośniki z kieszeniami montażowymi, warto powierzyć opracowanie plików specjalistom. Zamawiając profesjonalne projektowanie banerów w Grafikomat, zyskujesz pewność, że proporcje tuneli zostaną dokładnie dopasowane do średnicy Twojego stelaża.

Jak obliczyć wielkość tunelu na płasko

Aby poprawnie wyliczyć szerokość materiału potrzebnego na tunel, stosuje się prosty wzór geometryczny bazujący na obwodzie koła. Obwód rury wynosi Pi pomnożone przez średnicę zewnętrzną rury (d). Ponieważ tunel po zgrzaniu leży na płasko, potrzebna szerokość kieszeni wynosi połowę obwodu plus zapas technologiczny na swobodne wsunięcie drążka.

Przykładowo, dla rury o średnicy 50 milimetrów obwód wynosi około 157 milimetrów. Połowa tego obwodu na płasko to 78,5 milimetra. Do tej wartości należy dodać około 15-20 milimetrów luzu montażowego, co daje kieszeń o szerokości 95-100 milimetrów na płasko.

Do szerokości samej kieszeni dochodzi jeszcze pasek na zgrzew termiczny, który wynosi standardowo 30 milimetrów. Oznacza to, że od krawędzi materiału do linii, za którą można bezpiecznie umieścić tekst, potrzeba łącznie około 130 milimetrów materiału (100 mm kieszeni + 30 mm zgrzewu).

Dla pełnego bezpieczeństwa grafik powinien dodać do tej wartości kolejne 30-50 milimetrów marginesu kompozycyjnego. W takim wariancie teksty powinny znaleźć się dopiero w odległości 160-180 milimetrów od górnej lub dolnej krawędzi brutto banera.

Przesunięcie środka optycznego w projektach z kieszeniami

Powszechnym błędem podczas projektowania banerów z tunelami jest wyśrodkowanie głównego hasła lub logotypu względem całkowitej wysokości pliku graficznego. Jeśli baner ma wysokość 200 centymetrów, a na dole i na górze powstaną tunele o głębokości 15 centymetrów każdy, pole widoczne dla odbiorcy zmniejszy się do 170 centymetrów.

Jeżeli dodatkowo tunel wykonywany jest tylko na górze (np. do powieszenia), a na dole stosuje się standardowy zgrzew pod obciążnik ołowiany lub drobne oczka, pole widoczne staje się asymetryczne. Umieszczenie elementów w geometrycznym centrum pliku sprawi, że po zamontowaniu baner wyda się optycznie opadnięty lub przesunięty ku górze.

Grafik musi najpierw wyznaczyć tak zwane pole ekspozycyjne (obszar widoczny między liniami zgrzewu obu tuneli), a następnie wewnątrz tego obszaru wyznaczyć geometryczny i optyczny środek kompozycji. Wszystkie osie symetrii muszą odnosić się do pola widocznego, a nie do formatu zewnętrznego pliku roboczego.

Dzięki takiemu podejściu, po zawieszeniu banera na stelażu rurkowym, cała reklama wygląda proporcjonalnie i stabilnie, a odbiorca nie ma wrażenia, że treści zostały nienaturalnie ściśnięte między górną a dolną belką montażową.

Trzy schematy przygotowania tego samego banera

Aby zobrazować różnice w projektowaniu pod kątem różnych wykończeń, przygotowaliśmy zestawienie parametrów dla tego samego formatu wyjściowego o wymiarach 300 x 100 cm. Każdy sposób mocowania wymusza inne rozmieszczenie stref krytycznych i inne podejście do obszaru roboczego.

Poniższa tabela porównuje kluczowe odległości dla trzech popularnych wariantów wykończenia: standardowego oczkowania obwodowego, zgrzewu z oczkowaniem gęstym oraz tunelu montażowego na rurę o średnicy 40 mm. Wartości te zawsze należy skonsultować z wybraną drukarnią przed wypuszczeniem ostatecznych plików do druku.

Parametr / Typ wykończenia	Wariant A: Oczka standard (co 50 cm)	Wariant B: Oczka gęste (co 25 cm) + wzmocnienie	Wariant C: Tunele góra/dół (rura fi 40 mm)
Szerokość zgrzewu / kieszeni	25 – 30 mm (obwód)	35 – 40 mm (obwód)	80 mm tunel + 30 mm zgrzew (góra/dół)
Położenie punktu mocowania	Środek oczka 20 mm od brzegu	Środek oczka 25 mm od brzegu	Rura wewnątrz kieszeni 0-80 mm
Minimalny bezpieczny margines tekstu	50 mm od każdej krawędzi	60 – 70 mm od każdej krawędzi	150 mm (góra/dół), 50 mm (boki)
Wymiar widoczny lica (pole netto)	300 x 100 cm	300 x 100 cm	300 x 78 cm (przy zawinięciu z formatu)

Z powyższego zestawienia jasno wynika, że Wariant C (tunelowy) redukuje wysokość powierzchni użytkowej o ponad 20 procent w stosunku do wariantów oczkowanych. Jeżeli grafik zaprojektuje układ dla Wariantu A, a klient w ostatniej chwili zdecyduje się na montaż tunelowy na rurkach, dolne linie tekstu oraz górne logo zostaną bezpowrotnie zgrzane wewnątrz kieszeni.

Dlatego każda zmiana sposobu mocowania w trakcie realizacji zamówienia wymaga ponownego przeliczenia siatki kompozycyjnej i przesunięcia kluczowych elementów projektu.

Jakie informacje o mocowaniu przekazać grafikowi przed startem prac?

Sprawny proces projektowy zależy od precyzyjnego briefu technicznego. Przekazanie grafikowi wyłącznie docelowych wymiarów banera (np. 2×1 m) to za mało, aby zagwarantować bezbłędne przygotowanie pliku do druku wielkoformatowego. Konieczne jest dostarczenie kompletu informacji o planowanym sposobie montażu.

Przed zleceniem projektu warto skontaktować się z drukarnią lub firmą montażową i uzyskać odpowiedzi na kilka podstawowych pytań technicznych. Pozwoli to uniknąć kosztownych poprawek, odrzucenia pliku przez system weryfikacji drukarni lub, co gorsza, konieczności ponownego druku całego nakładu.

Pamiętaj: Im dokładniejsze wytyczne dotyczące średnicy rur stelaża, szerokości zgrzewu oraz rozstawu oczek przekażesz na początku współpracy, tym szybciej otrzymasz plik produkcyjny w stu procentach zgodny ze specyfikacją Twojej drukarni.

Oto zestaw kluczowych danych, które powinieneś przekazać projektantowi przed rozpoczęciem prac:

• Typ wykończenia krawędzi: czy baner będzie oczkowany dookoła, czy wyposażony w tunele (jeśli tak, to na których bokach: góra/dół czy lewa/prawa strona).
• Parametry tunelu: dokładna średnica zewnętrzna rury lub profilu stelaża (np. fi 35 mm, fi 50 mm) bądź szerokość kieszeni podana na płasko przez drukarnię.
• Rozstaw i typ oczek: standardowy rozstaw (np. co 50 cm) czy gęsty (np. co 25-30 cm na wietrzne lokalizacje) oraz odległość środka oczka od brzegu.
• Wymagania drukarni co do spadów: czy plik ma zawierać spady na zawinięcie (np. +3 cm z każdej strony), czy ma być przygotowany dokładnie w formacie netto 1:1.
• Informacja o zgrzewie: szerokość zgrzewu wzmacniającego (np. 20, 30 lub 40 mm).

Zlecając nam kompleksowe projektowanie banerów, wystarczy przekazać powyższe wytyczne z drukarni, a nasi graficy zadbają o precyzyjne wyznaczenie wszystkich linii zgrzewu, marginesów i stref ochronnych.

Często zadawane pytania (FAQ)

Co się stanie, jeśli nie zachowam marginesu pod oczka w projekcie banera?

Jeśli teksty, logotypy lub dane kontaktowe znajdą się zbyt blisko krawędzi zewnętrznej (w odległości mniejszej niż 40-50 mm), metalowe oczko zostanie nabite bezpośrednio na literę lub znak graficzny. Oczkownica wytnie w tym miejscu otwór, niszcząc czytelność napisu. Dodatkowo opaska zaciskowa przewleczona przez oczko zasłoni przylegające fragmenty grafiki.

Jak oznaczyć tunele i strefy zgrzewu w pliku do akceptacji?

W pliku podglądowym dla klienta strefy tuneli i zgrzewów oznacza się przerywanymi liniami pomocniczymi w kontrastowym kolorze z wyraźnym opisem (np. linia zgrzewu tunelu góra 10 cm). W pliku produkcyjnym do druku (PDF, TIFF) linie te muszą zostać usunięte lub umieszczone na osobnej, niedrukowalnej warstwie technicznej, aby nie wydrukowały się na gotowym banerze.

Czy baner z tunelami potrzebuje oczek w rogach?

Bardzo często drukarnie stosują rozwiązanie hybrydowe: baner posiada tunele na górze i na dole do wsunięcia rur naciągowych, a dodatkowo w narożnikach nabijane są pojedyncze oczka, które służą do zabezpieczenia nośnika przed przesuwaniem się na boki. W takim przypadku należy zachować bezpieczny margines zarówno na wysokość tunelu, jak i w samych narożnikach.

Czy rozdzielczość projektu banera zależy od sposobu wykończenia?

Sposób wykończenia nie wpływa bezpośrednio na wymaganą rozdzielczość rastrową (DPI), która zależy od fizycznego formatu banera i odległości oglądania. Jednak przy skomplikowanych zgrzewach i tunelach warto unikać bardzo drobnych elementów wektorowych na liniach łączeń materiału, ponieważ proces termicznego łączenia PCV może powodować drobne deformacje powierzchni w tych miejscach.
